Neubau Betriebsgebäude der Basler AG in 22926 Ahrensburg

Konstruktive Merkmale der Werkhalle mit Büroanbauten

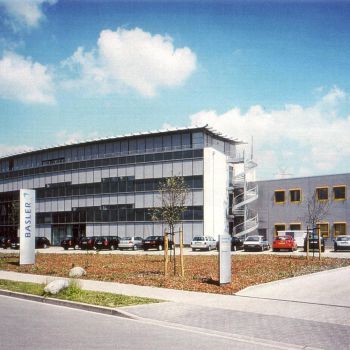

Die Werkhalle besteht aus einer eingeschossigen Stahlkonstruktion mit anschließender zweigeschossiger Galerie in Stahlskelettbauweise mit Spannbetonhohlplattendecken. Das Bürogebäude ist ein dreigeschossiger Bau mit Staffelgeschoss in Stahlskelettbauweise mit aussteifenden Stb.-Wänden und Spannbetonhohlplattendecken.

Hauptabmessungen:

Werkhalle: Grundriss ca. 50,00 x 30,50 m
  Traufhöhe ca. 7,00 m
Büroanbauten Grundriss ca. 25,00 x 12,00 m
    ca. 70,00 x 15,00 m
    ca. 15,00 x 26,50 m
  Höhe bis 2. OG ca. 10,15 m
  Höhe bis SG ca. 13,50 m

Tragkonstruktion

Werkhalle Stahlkonstruktion
EG – 2. OG Stahlskelettbau in F90 Ausführung mit deckengleichen Trägern und Kammerbetonstützen bzw. ausbetonierten Hohlprofilen. Spannbetonhohlplatten als horizontale Scheibe ausgebildet.
Staffelgeschoss Stahlkonstruktion mit eingespannten Stützen

Hauptabmessungen

Grundriss   ca. 105,00 x 31,00 m
Höhe OK Dach ca. 11,80 m
  Traufhöhe ca. 10,70 m bzw. 9,30 m

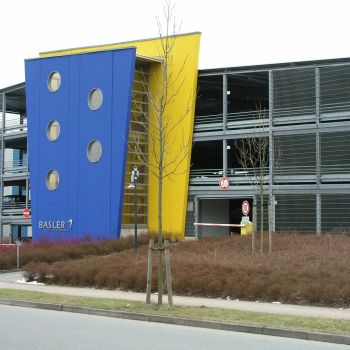

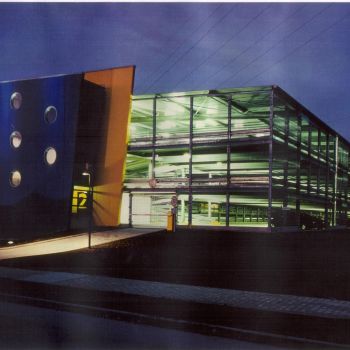

Geplant ist der Neubau einer Parkpalette in Ahrensburg, An der Strusbek.

Zur Ausführung kommt eine Stahlkonstruktion mit Verbunddecken und Stahlverbundträgern als Unterzüge.

Zwei Treppenhäuser werden in Stahlbauweise, eines in Massivbauweise errichtet. Eine geplante Erweiterung der Parkpalette wird bei der Bemessung in Achse C berücksichtigt.

Konstruktive Merkmale

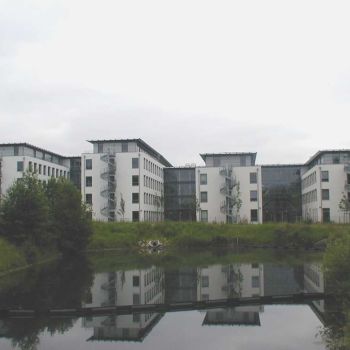

Geplant ist die Erweiterung des Betriebsgebäudes (2. BA). Es handel sich um einen viergeschossigen Anbau mit zusätzlichem Staffelgeschoss.

Die Konstruktion wird in Stahlskelettbauweise mit Spannbetonhohlplattendecken bzw. Stahlverbunddecken errichtet.

Hauptabmessungen:

Grundriss   ca. 140,00 x 36,00 m
    ca. 2 x 25,00 x 12,00 m
    ca. 10,00 x 25,00 m
  Höhe bis 3. OG ca. 13,90 m
  Höhe bis SG ca. 17,50 m
