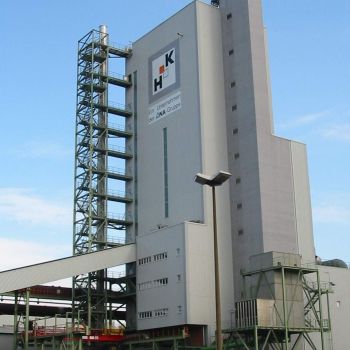

Neubau und Erweiterung der Rohhütte KRS-Gebäude in 44532 Lünen, Kupferhütte der Hüttenwerke Kayser AG (Aurubis AG)

Gesamtbauvorhaben gliedert sich in folgende Bereiche:

Gesamtinvestitionskosten ca. 70,0 Mio. DM in 2000

  1. Ofenhaus (Badschmelzanlage)
  2. Außentreppenhaus freistehend mit Brückenverbindung in Stahlbau
  3. Außenfahrstuhl in Stahlbetonkonstruktion und F90-Ausführung
  4. Umbaumaßnahmen im Anschlussbereich an die Rohhütte

Konstruktive Merkmale

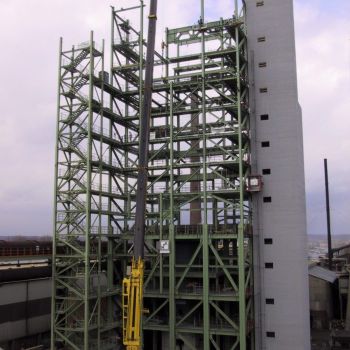

Ofenhaus

  • min. Grundriss 20 x 16,5 m
  • max. Grundriss: 32 x 24,5 m
  • max. Höhe ca. 65,0 m
  • ca. 12 Zwischenbühnen
  • räumliche Aussteifung: H-Verbände in Bühnenebene mit Vertikalverbände in den Außenwänden

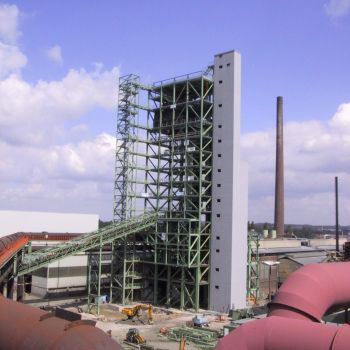

Außentreppenturm

  • in Stahlskelett, freistehend im Fachwerkverbau ausgesteift, Brücke eingehängt

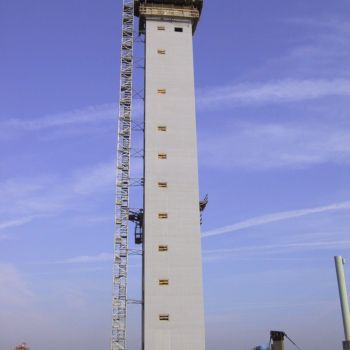

Außenfahrstuhlschacht

  • frei auskragend in Stahlbeton

Umbaumaßnahmen in der vorhandenen Rohhütte

  • Vorhandene Konstruktion mit Kranbahn musste durch Einkürzung angepasst und verstärkt werden.

Verkehrslasten Einzellasten

Bühnenstandardlast 5,0 kN/m²
Div. Kranlasten 5,0 to Nutzlast auf +50,35 m
Gewicht aus Lanzen 50,0 to Nutzlast auf +42,35 m

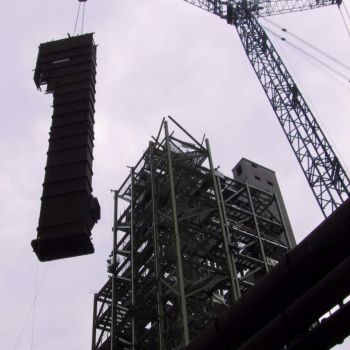

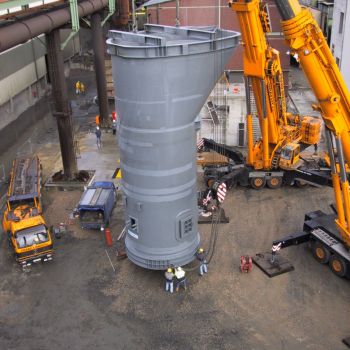

Kesselgesicht 450 to auf ca. 45,0 m
Vertikale Ofenlast FV = 6000 kN auf +5,75 m
Horizonale Ofenlast FH = 600 kN auf +5,75 m
etc.

Tragende Konstruktion:

  • Stahlskelett
  • ca. 1.200 to Profilstahl
