Neubau des Brückenbauwerkes BW 8083 im Zuge der A26 Stade-Hamburg

Bauherr:

Niedersächsische Landesbehörde für Straßenbau und Verkehr, Geschäftsbereich Stade

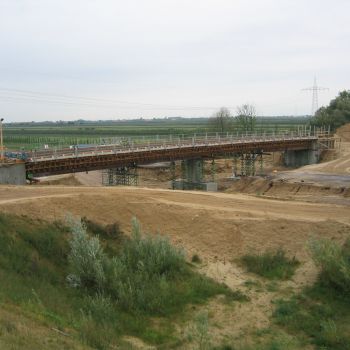

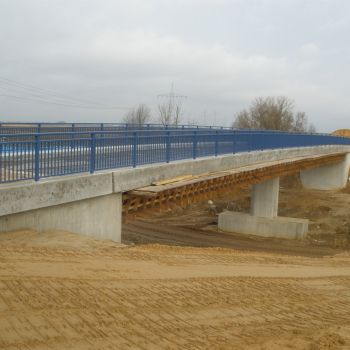

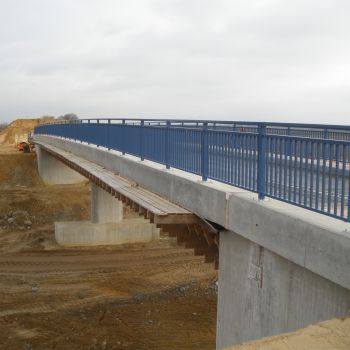

Das Brückenbauwerk 8083 im Zuge des A26 Neubaus überführt den Wirtschaftsweg „Niederer Hinterdeich“ über die A26.

Beschreibung der Konstruktion:

Bauwerk: Brücke BW 8083
Hauptabmessungen: 2-Feld-System mit Spannweite je 26 m; Breite 6,00 m;
Kreuzungswinkel 100,89 gon
Überbau: auskragende Platte, einstegiger Plattenbalken aus Spannbeton
Lager: Elastomer-Lager
Unterbauten: Widerlager aus Stahlbeton und Mittelfpeiler aus Stahlbeton
Gründung: Ortbeton-Rammpfähle, Ø 61 cm

Materialien:


Beton: C 25/37, C 25/30 LP
Betonstahl: BSt 500 S (A), (B)
Spannstahl: St 1570/1770
